При выборе конструкции теплообменника надо учитывать, для каких целей он будет использоваться, а также характеристики конкретной системы ГВС, отопления или кондиционирования.

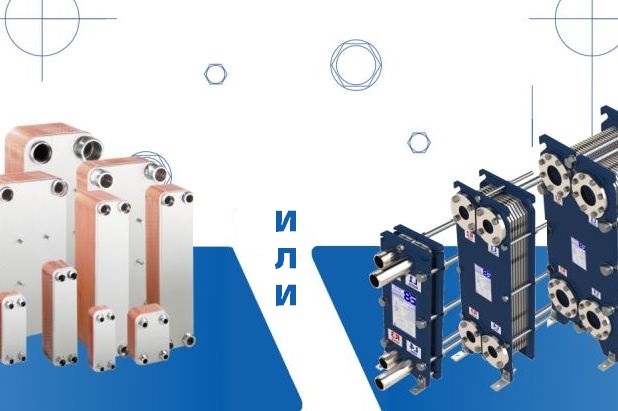

Основные отличия паяных и разборных пластинчатых теплообменников
Паяные и разборные теплообменники состоят из пластин, по которым движется теплоноситель. На этом сходство между паяными и разборными конструкциями заканчивается.
В паяных теплообменниках пакеты пластин жестко соединены между собой и защищены прочным корпусом в монолитной неразборной конструкции.
Пластинчатые теплообменники разборного типа состоят из пластин, соединенных в пакеты, при помощи шпилек. Соединения между пластинами дополнительно герметизированы уплотнителями. Такие пакеты устанавливаются на устойчивой раме. На одну раму можно установить от одного до 10 пакетов пластин в разной конфигурации.
Особенности конструкции разных типов теплообменников рассчитаны на определенные условия работы, нагрузки, температуру и характеристики теплоносителя.

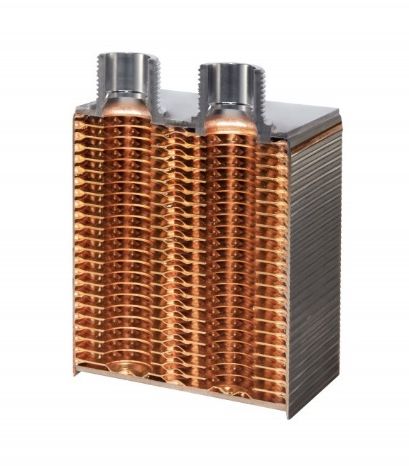

В каких случаях лучше выбирать паяный теплообменник?
В паяном теплообменном оборудовании практически нет соединений, поэтому достигается отличная герметизация и разделение теплообменных сред.
Паяные теплообменники могут работать при высоких нагрузках по давлению и температуре. Например, модель Funke NPL 7 рассчитана на давление в системе до 27 бар, с рабочим температурным диапазоном от -160 до +200 °C.
Если нужно оборудование, способное выдерживать высокие рабочие нагрузки, резкие перепады давления, гидроудары, то выбирайте паяный теплообменник.
Так как паяная конструкция не требует большого количества комплектующих и у нее нет массивной рамы, то она имеет меньший вес и размеры, по сравнению с пластинчатыми теплообменниками.
Практически все модели паяных теплообменников могут работать с агрессивными веществами, подходят для систем кондиционирования, охлаждения, с использованием фреона. Модель Funke GPL 4 подходит для систем с давлением до 45 бар и температурным режимом теплоносителя от -160 до +200 °C.
Для климатических систем, охладительных установок, работающих при высоких нагрузках, лучше выбирать паяные теплообменники.
Паяные теплообменники легко устанавливать. Достаточно подсоединить входной и выходной патрубок на два контура (нагревательный и нагреваемый).
Теперь поговорим о недостатках паяных теплообменников.
Первый, паяный теплообменник не подлежит ремонту. Если нарушена герметизация, то дешевле приобрести новое оборудование, чем ремонтировать вышедшее из строя.
Второй, для вязких теплоносителей, применение которых требуют частой промывки теплообменника, лучше выбирать разборную пластинчатую конструкцию. Хотя есть модели паяного оборудования, рассчитанные на использование вязкого теплоносителя (масла), такие, как Funke GPLK 55. Более широкий диаметр проводящих каналов обеспечивает легкую и качественную очистку под давлением, без нарушения целостности и герметичности соединений.
Третий, паяные теплообменники нельзя модернизировать. Надо сразу подбирать модель, оптимальную по мощности, скорости движения теплоносителя, геометрии каналов и материалу пластин. Паяная конструкция монолитная, изменить ее конструкцию нельзя.

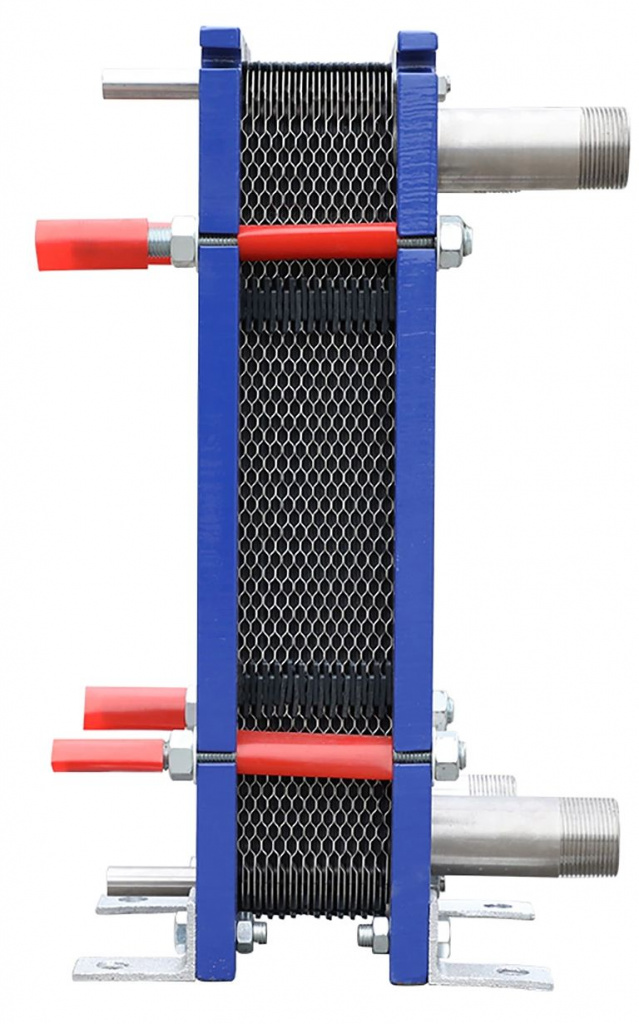

В каких случаях лучше выбирать пластинчатый разборной теплообменник?
Разборные теплообменники состоят из отдельных пакетов пластин, которые можно чередовать в нужной последовательности. Следовательно, можно корректировать скорость движения теплоносителя, характеристики мощности и параметры теплопередачи.
Пластины могут иметь разную геометрию проводящих каналов (с острым и с тупым углом наклона). Такое расположение позволяет замедлять движение теплоносителя или ускорять его. Чередуя разные типы пластин и подбирая нужное количество пластин в пакете, можно гибко регулировать параметры теплообменного аппарата.
На одной раме можно установить до 700 штук пластин, как в модели Funke FP 405. Важно при выборе определиться с размером несущей рамы, чтобы потом было дешевле провести модернизацию оборудования, увеличение мощности теплообменника, замену типа теплоносителя.
При тепловом расчете нужной модели разборного пластинчатого теплообменника, можно точно корректировать давление в системе, скорость теплообмена, гибко настраивать параметры нагрева или охлаждения.
Разборная конструкция проста в ремонте и техническом обслуживании. При нарушении герметизации, износе уплотнения, достаточно заменить одну или несколько комплектующих, а не приобретать новое оборудование.
В ассортименте бренда Funke представлен большой выбор уплотнений для разных типов теплоносителей, температурного режима эксплуатации теплообменника. При смене теплоносителя, не надо менять оборудование – достаточно заменить уплотнители.
Большой выбор габаритов пластин, с разной площадью теплообмена позволяет моделировать теплообменник по нужным рабочим характеристикам.
Если нужен теплообменник, недорогой в ремонте, который легко адаптировать к разным условиям эксплуатации, то выбирайте пластинчатое разборное оборудование.
Минусы у разборных теплообменников тоже есть. Первый – надо правильно выбирать тип уплотнения для конкретной рабочей среды и температуры. Второй – в оборудовании много соединений, поэтому теплообменники чувствительны к резким перепадам давления, высокому давлению в инженерной сети.
Затруднен монтаж и техническое обслуживание. Важно правильно и последовательно, прочно закреплять пластины в пакетах шпильками или на клипсовые соединения, дополнительно герметизировать уплотнители на клеевую основу.
Компания Funke предлагает большой выбор готовых моделей разборных пластинчатых теплообменников, с разными характеристиками мощности, теплопередачи. Есть возможность заказать вариант по конкретным техническим характеристикам, с учетом индивидуальных рабочих параметров инженерных сетей или промышленного процесса.
