Выбрать хороший и экономичный теплообменник непросто, надо учитывать много характеристик и знать, чем отличаются разные типы пластин. Важна и репутация производителя оборудования. Немецкий бренд Funke предлагает большой ассортимент качественных, долговечных, надежных теплообменников разных типов – паяные, разборные пластинчатые, кожухотрубные.
Какие параметры влияют на выбор теплообменника?
Для того чтобы оборудование работало максимально экономично, с высокой производительностью, редко ломалось и подходило к определенному типу котла или системы кондиционирования надо учитывать комплекс характеристик:
- Максимальное давление, которое выдерживают пластины теплообменника. Теплоноситель или хладагент в разном оборудовании подается под определенным давлением. Поэтому важно, какой толщины металл в пластинах, чем толще металл стенок, тем выше допустимое давление.
- Допустимый диапазон температур. Есть теплообменники, рассчитанные на очень высокие и очень низкие температуры.
- Состав, агрессивность теплоносителя, хладагента. Специальные сплавы пластин (титан, хастеллой, аллой) позволяют использовать растворы с высоким содержанием солей, щелочей, жидкости с невысоким качеством очистки от примесей.
- Площадь теплообмена зависит от диаметра и геометрии проводящих каналов пластин. В определенных пластинах жидкость движется быстрее, что ускоряет теплообмен, но снижает требования к параметрам давления. Имеет значение и количество пластин (труб) в пакете. Площадь теплообмена рассчитывается по специальной формуле, в которой учитывается вязкость, состав теплоносителя, давление в системе, температура, расход теплоносителя, потери давления и температуры.
- Мощность оборудования – тепловая производительность теплообменника, сколько тепла он генерирует за единицу времени.
- Тип уплотнений. От него зависит качество герметизации соединений. При выборе уплотнения, надо ориентироваться на рабочую температуру, давление, агрессивность теплоносителя.
У каждого производителя свои ноу-хау и разработки для повышения производительности, сроков службы, других параметров теплообменного оборудования.
Какие теплообменники производит бренд Funke?
Этот производитель предлагает выбор пластинчатых и паяных теплообменников в большом ассортименте моделей. Вся продукция отличается неизменным немецким качеством. К любой модели можно подобрать нужные детали для ремонта, модернизации, увеличения производительности.

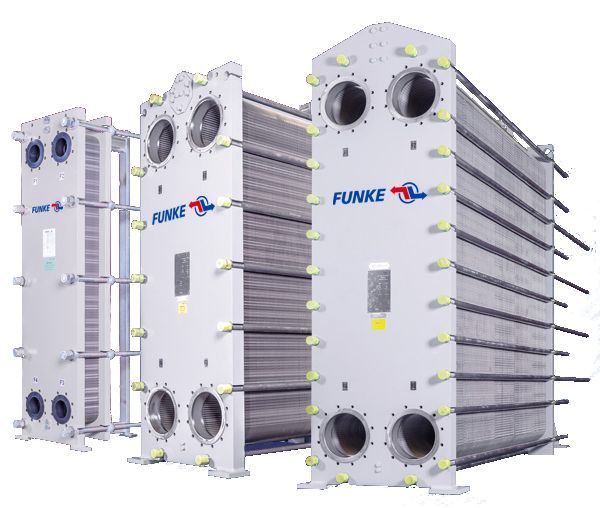

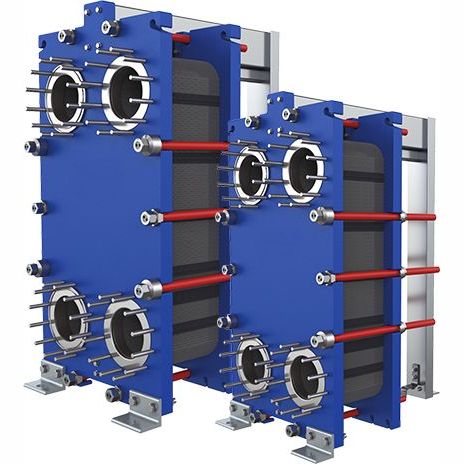

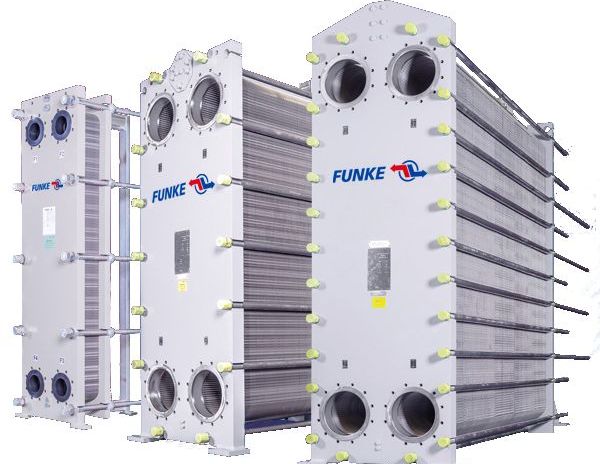

Пластинчатые разборные теплообменники Funke
Основное отличие пластинчатых разборных теплообменников – возможность модификации, изменения количества и конфигурации пластин, если надо изменить производительность или температурный диапазон оборудования. Крепления уплотнений типа «clip-on» на шпильке гарантирует полную герметичность и простой монтаж.
Все пластинчатые разборные теплообменники бренда благодаря несимметричному расположению каналов пластин, обеспечивают повышенный КПД теплообмена, возможность регулировки скорости движения разных типов теплоносителей.
Funke FP 100 – промышленная серия рассчитана на предельное давление 10 бар, при диапазоне температур от -20 до 195 C°. Площадь одной пластины 1 м2, общая площадь теплообмена зависит от количества пластин. Максимально можно установить 451 пластину, получится общая площадь теплообмена 700 м2.
Funke FP 40 – универсальная серия со средней производительностью. Рама теплообменника позволяет установить пакет из 500 пластин. Максимальное рабочее давление от 16 до 25 бар, при температурном диапазоне эксплуатации от -30 до +200 C°. Площадь теплообмена одной пластины 0.40м2, максимальная площадь теплообмена 200 м2.
Funke FP 19 – серия для бытовых систем отопления рассчитана на установку пакета от 20 до 200 пластин. Предельно допустимое давление до 256 бар, при температурном диапазоне от -20 до +195 C°. Площадь одной пластины 0.19м2, общая возможная площадь теплообмена 100м2.
Паяные теплообменники Funke
Модельный ряд паяных теплообменников представлен сериями разной производительности – промышленного и бытового назначения.
Funke GPLK 35 – для теплоносителей с невысокой вязкостью, малосолевых и щелочных растворов, гликолей, неагрессивных хладагентов, газов и воздуха. Площадь теплопередачи 0.34 м2.
Funke NPL 5 – отличаются высокой коррозийной прочностью, предназначены для сетей отопления, кондиционирования, систем теплый пол, подогрева технической воды. Площадь теплопередачи 0.27м2.
Funke GPLK 55 – универсальное оборудование для бытовых систем отопления и климатических систем, морозильных установок средней производительности. Площадь теплопередачи 0.60м2.
Как подобрать оптимальную модель теплообменника Funke?
Сначала определитесь с типом теплоносителя – нужно знать вязкость, солевой и щелочной процентный состав воды, характеристики пара и газа (наличие в них агрессивных примесей). Дальше нужно узнать предельное давление в системе и диапазон температуры эксплуатации. Для расчета характеристик теплообменника нужно уточнить параметры температуры на входе и на выходе, учесть возможные потери напора, перепады давления.
От всех этих характеристик зависит выбор количества и типа пластин, нужный тип конструкции теплообменника, необходимая площадь теплообмена.
Точный расчет теплообменника по рабочим параметрам
Надежней и удобней обратиться к профильным специалистам. Оставьте заявку, опытные инженеры теплотехники, учитывая предоставленные характеристики, выполнят нужные тепловые расчеты и подберут на выбор несколько вариантов оптимальных моделей теплообменников Funke, которые подойдут к указанной вами конкретной системе отопления, кондиционирования или охлаждения. Учитываются все эксплуатационные характеристики, а также возможности дальнейшей модернизации и быстрого, надежного монтажа оборудования.
