Какой теплообменник выбрать для теплого пола, рассматриваем в статье.
Основные требования к системе теплого пола
Водяной теплый пол относится к низкотемпературной системе отопления. Это означает, что температура теплоносителя не должна превышать 50 °C, что регламентируется стандартом СП 60.13330.2020. Кроме того, в своде правил устанавливаются требования к температуре теплоотдающей поверхности. Например, в дошкольных образовательных организациях нагрев поверхности радиаторов и открытых труб не должен превышать 70 °C, тогда как максимальные параметры для отапливаемых полов составляют 23 °C. Соответственно, температурные режимы у водяных контуров с открыто устанавливаемыми отопительными приборами и трубами, вмонтированными в пол, различаются.
Помимо температуры, существуют и другие требования, которые следует выполнять для эффективной и корректной эксплуатации системы. Так, необходимо обеспечить не более чем десятиградусный перепад температур на входе и выходе, предусмотреть скорость потока в рамках допустимых значений. Также с точки зрения надежности, предпочтительно и технически верно устраивать гидравлически независимый циркуляционный контур. В этом случае остальные инженерные системы, связанные с теплоснабжением, например, горячего водоснабжения или радиаторного отопления будут функционировать независимо.
Для чего нужен теплообменник в системе теплого пола
Теплообменные аппараты имеют огромное практическое применение. Они могут выступать в качестве нагревателей, конденсаторов, испарителей, позволяя решать широкий спектр задач в области инженерной инфраструктуры и промышленного производства. Применительно к системе водяного теплого пола, теплообменники обеспечивают подогрев жидкой среды до расчетной температуры.
Интеграция теплообменного оборудования может выполняться разными способами. Но во всех случаях устройство с одной стороны подключается к теплоисточнику – трубопроводу, идущему от котла или теплоцентрали, а с другой к циркуляционному контуру теплого пола. При этом в многоквартирных домах, где система отопления рассчитана на конкретное гидравлическое сопротивление, использование теплообменника является практически единственным выходом для устройства водяного подогрева пола. Варианты с запрещенным прямым подключением в общую систему отопления, как альтернатива не рассматриваются.
Что дает применение теплообменника? Самое главное – надежность, эффективность и гидравлическую автономность за счет подключения системы теплого пола по схеме вторичного контура. Аппарат в этом случае выполняет ключевую задачу – обеспечивает нагрев теплоносителя, путем отбора тепла из первичного контура отопления. При таком решении влияние теплообменника на общую систему незначительно благодаря малому собственному гидравлическому сопротивлению.
Какие теплообменники используют в системе теплого пола

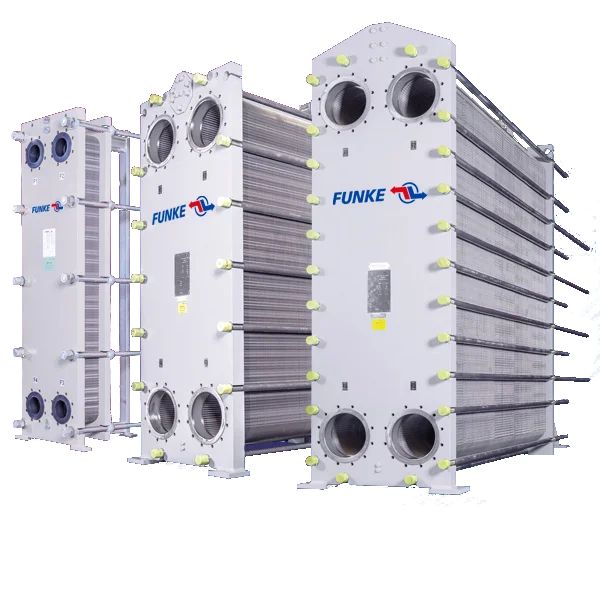

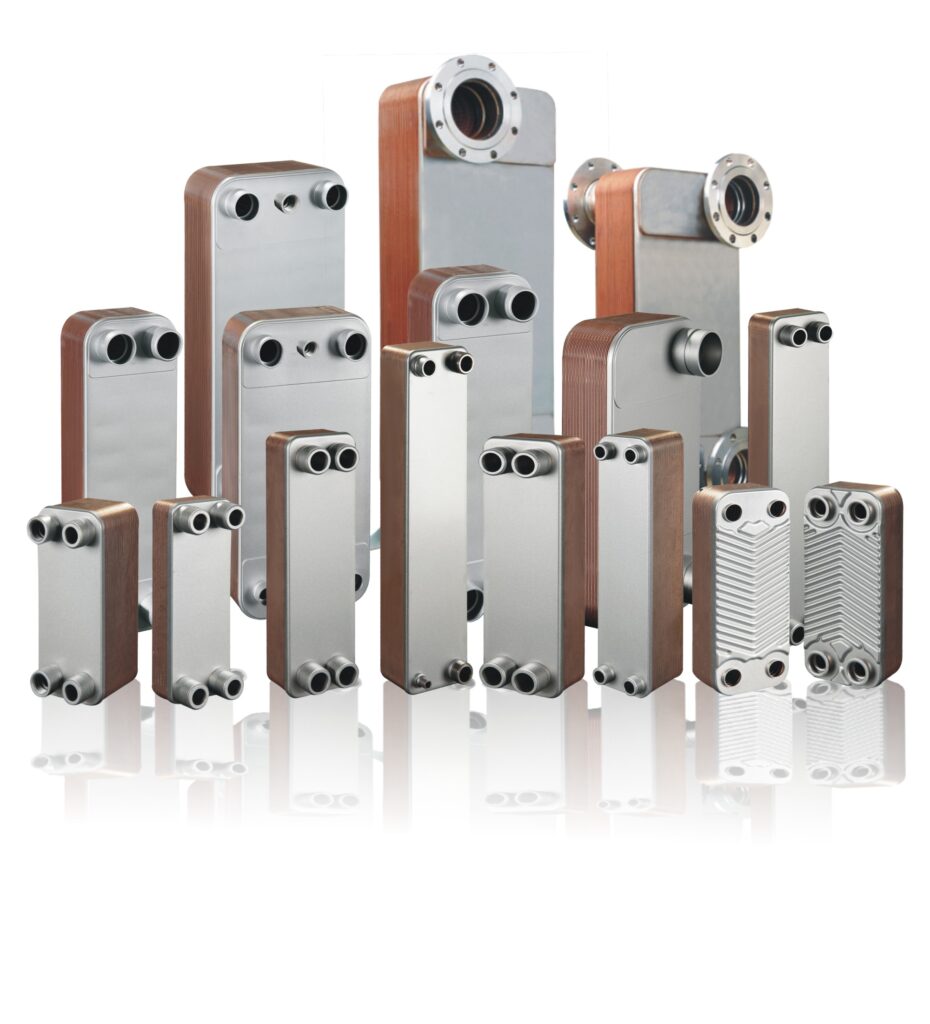

Ключевые требования к теплообменным аппаратам систем теплого пола – высокая тепловая эффективность, компактные размеры, надежность. Этим требованиям лучше всего отвечают пластинчатые теплообменники: разборные или паяные. Оба устройства состоят из пластин с гофрированной поверхностью, ориентированных параллельно друг другу и объединенных в общий пакет. В случае разборного варианта пластинчатые элементы соединяются болтовой стяжкой через каучуковые уплотнения. Паяные, как следует из названия, объединяются в пакет с помощью медного или никелевого припоя.
Выбор пластинчатых теплообменников в качестве средства для нагрева рабочей среды не случаен. Помимо высокой тепловой эффективности (максимальной среди оборудования этого типа), аппараты обладают и другими необходимыми качествами. Большая площадь теплообмена относительно объема конструкции позволяет создавать малогабаритные устройства, занимающие незначительное монтажное пространство. Это имеет особое значение, если теплый пол устраивается в стесненных условиях и размещение каждого инженерного узла рассчитывается до миллиметра.

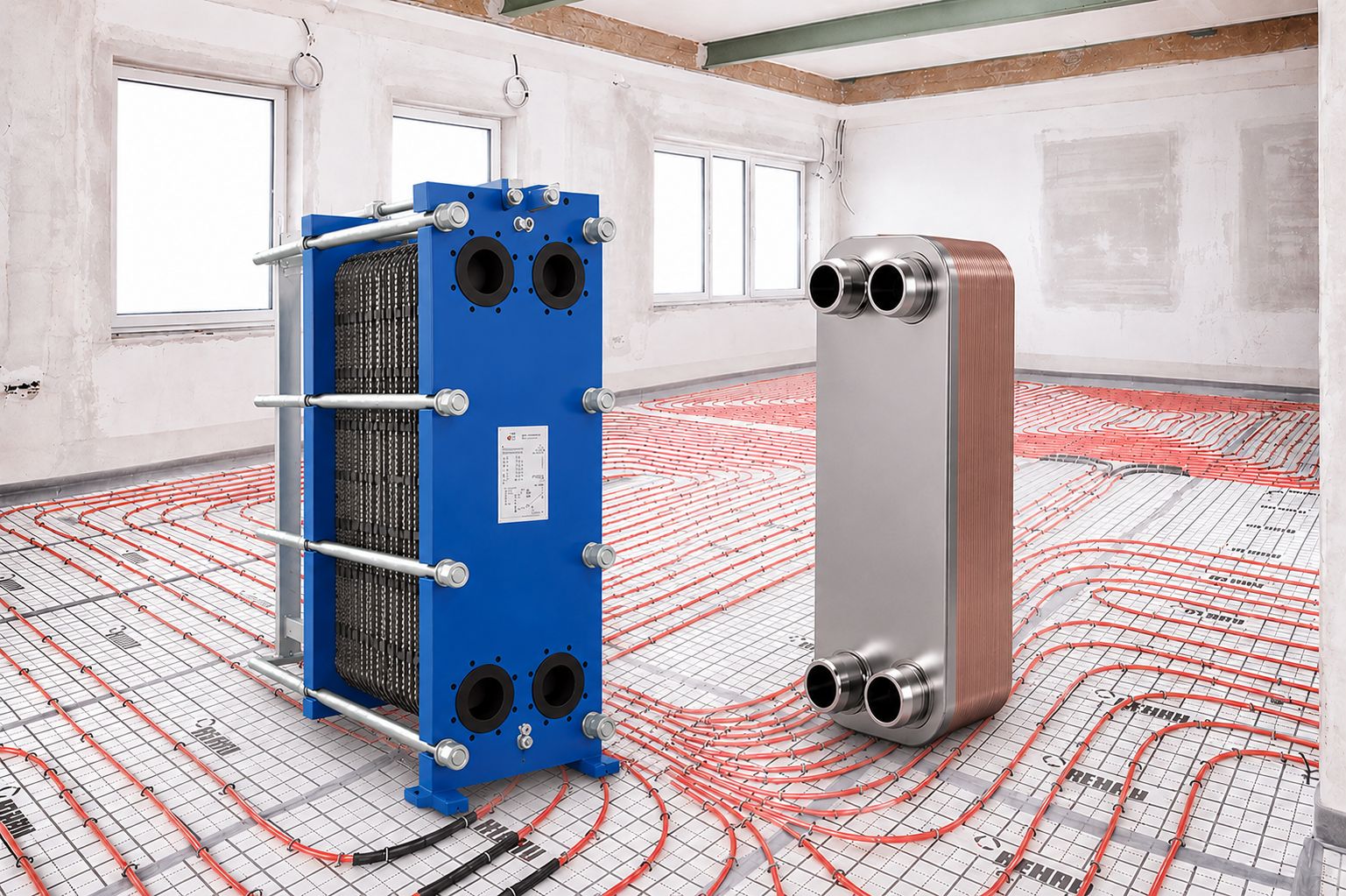

Что выбрать: разборный или паяный пластинчатый теплообменник?
Чтобы ответить на этот вопрос, необходимо его рассмотреть с нескольких сторон.
Во-первых, с точки зрения технических возможностей. Оба варианта аппаратов – разборный и паяный – работают по одному принципу, пропуская нагреваемый и греющий теплоносители в смежных каналах. Но эластичные прокладки между пластинами требуют периодической замены. Кроме того, это накладывает ограничения на температуру и давление в системе. Как правило, разборные аппараты рассчитаны параметры до 200 °C и не более 25 бар. Поэтому паяные модели в этом аспекте более предпочтительны.
Во-вторых, нужно оценить нюансы эксплуатации. Рано или поздно любой теплообменник потребует очистки. Если ее не производить, накипь будет постепенно сужать каналы и тем самым снижать их проходимость, увеличивать сопротивление в контуре. Разборные модели позволяют снимать пластины и предоставляют полный доступ для очистки. Но делать это должен специалист, поскольку дополнительно нужно заменить уплотнения, правильно собрать аппарат и проверить его герметичность. Паяные устройства достаточно промыть. Главный недостаток такого обслуживания – отсутствие визуального контроля, поэтому качество очистки оценить сложно.
В-третьих, габаритные размеры аппаратов также важны. Наличие дополнительных двух плит (подвижной и неподвижной), верхней и нижней направляющих для размещения пластин увеличивают габариты разборных устройств. У паяных таких конструктивных деталей нет. Это максимально компактный, жесткий, прочный теплообменный блок.
