В статье разбираем способы, виды и правила расчета пластинчатых теплообменников, а также даем профессиональные рекомендации.
Исходные данные для расчета
Для корректного расчета пластинчатого теплообменника нужно собрать и проанализировать следующие исходные данные.
Температурный режим. Параметры температуры на входе и выходе горячей и холодной среды (T1, T2, t1, t2) необходимы для нахождения среднего температурного напора (ΔTср). Этот одна из ключевых характеристик при расчете теплообмена. Ее определяют с учетом соотношения разностей температур двух сред на входе и выходе из теплообменника.
Массовый расход сред (G, кг/ч). Подразумевает количество жидкости или газа, проходящего через теплообменный аппарат за единицу времени. Параметр влияет на скорость потоков и, следовательно, на эффективность теплообмена.
Физические свойства сред. К этой группе относятся:
- теплоемкость (C) – способность среды поглощать тепло
- плотность (ρ) – масса единицы объема среды
- вязкость (μ) – влияет на гидравлическое сопротивление и теплопередачу
- теплопроводность (λ) – способность среды проводить тепло
Допустимое гидравлическое сопротивление (ΔP). Представляет собой предельные потери давления на стороне горячей и холодной среды. Этот параметр важен для выбора насоса и обеспечения энергоэффективности системы.
Тип и характеристики пластин. Материал теплообменных пластин (например, титан, нержавеющая сталь) определяет коррозионную стойкость и теплопроводность элементов. Геометрия пластин (толщина, рельеф, площадь поверхности) влияют на характер движения потока и эффективность теплообмена.

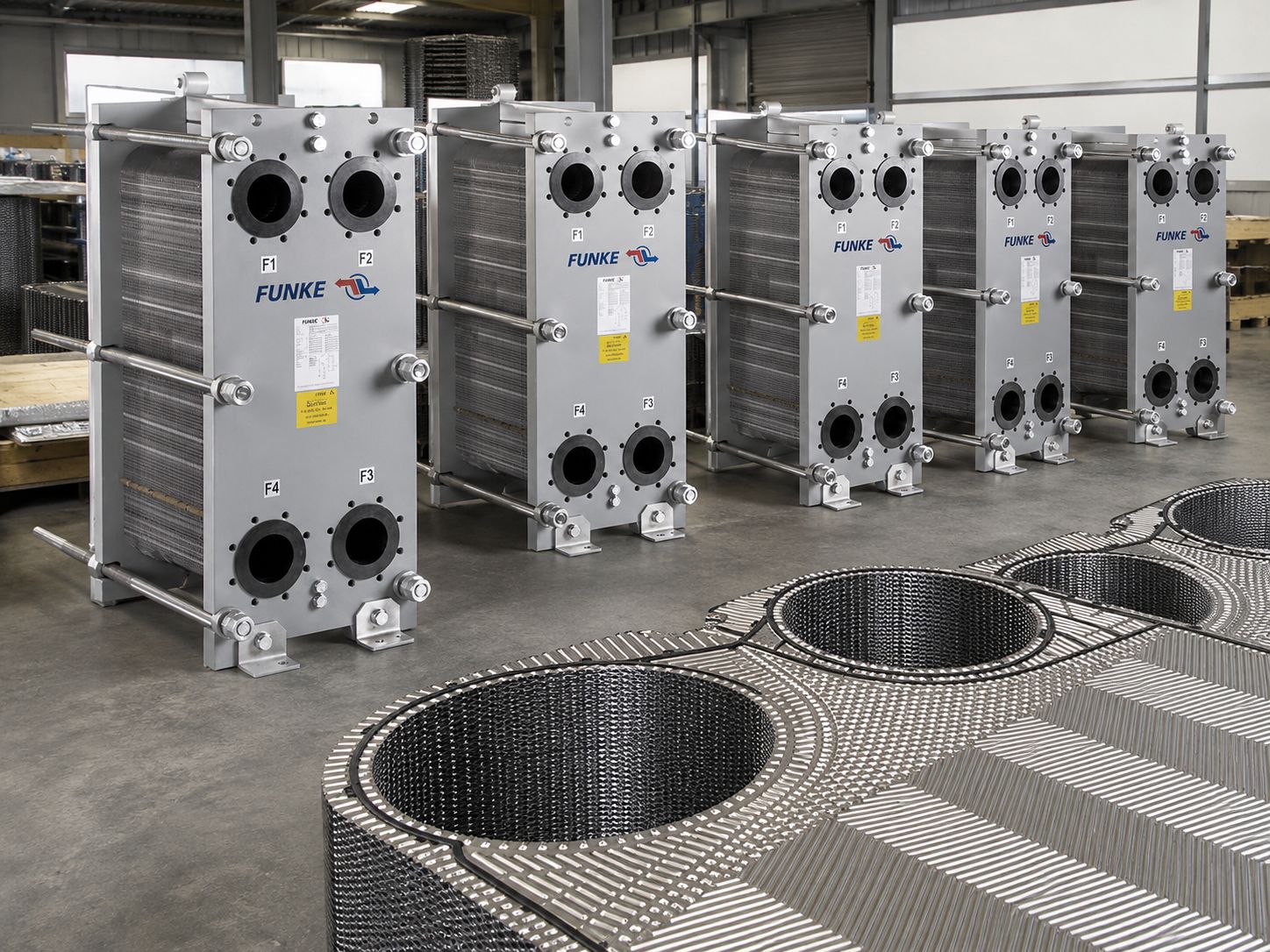

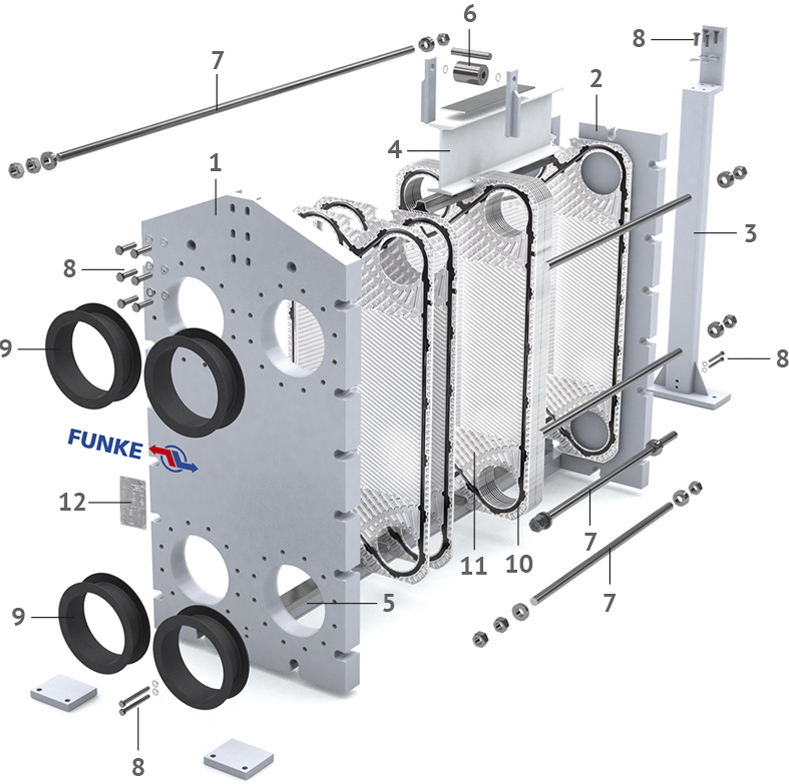

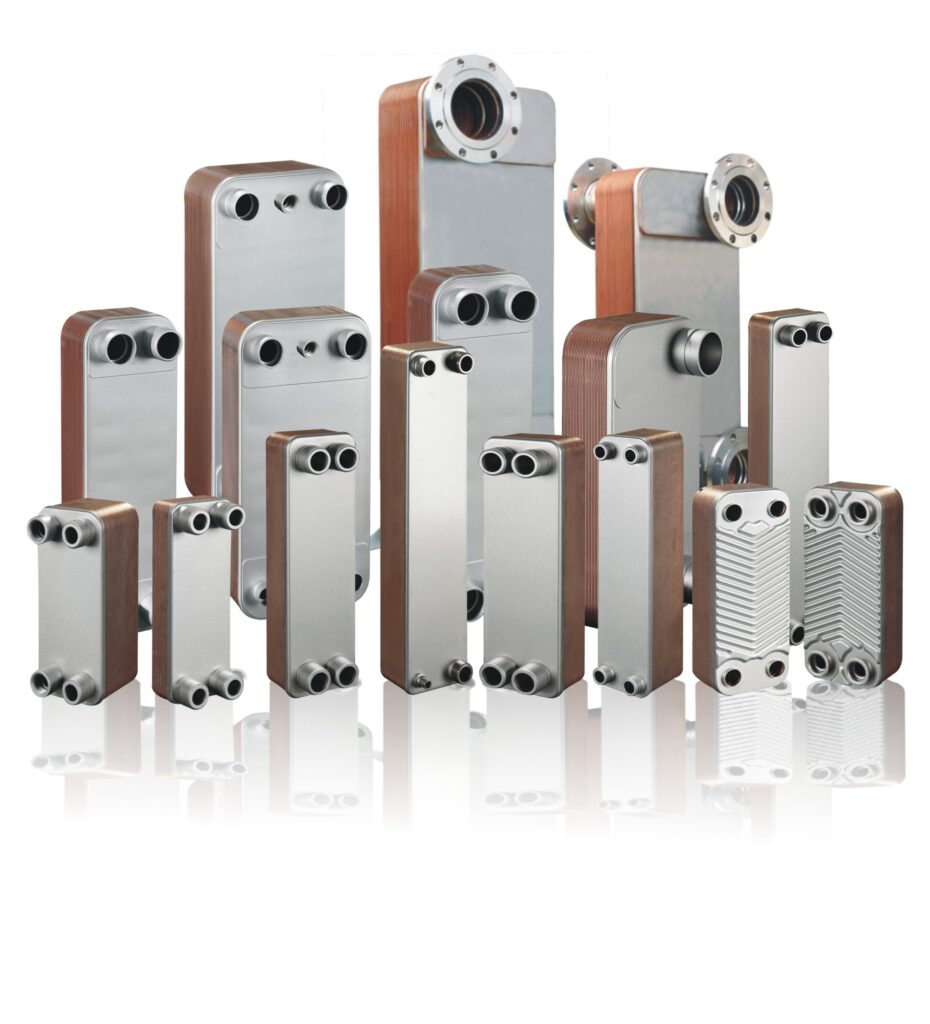

Конструкция теплообменника. При выборе готовой модели по результатам расчета, нужно знать количество каналов, площадь пластин, тип сборки и герметизации. Имеет значение разборный это аппарат или паяный, а также из какого материала установлены уплотнения.
Основные способы расчета
Для компоновки теплообменника, подбора готового решения или поверки аппарата используют разные расчетные методики. Рассмотрим некоторые из них.
Метод теплового баланса
Этот метод основывается на законе сохранения энергии и позволяет определить мощность теплообменника, зная параметры входящих и выходящих потоков. В расчет принимается формула теплового баланса:
Q = G1c1∙(t1в – t1н) = G2c2∙(t2н – t2в),
где:
- Q – тепловая мощность, Вт
- G – массовый расход теплоносителя, кг/с
- c – удельная теплоемкость, Дж/(кг·К)
- tв, tн – температуры на входе и выходе теплообменника
Расчет позволяет определить требуемую мощность пластинчатого теплообменника, но не учитывает теплопередачу внутри аппарата. Способ удобен для предварительных расчетов и проверки энергетического баланса системы.
Метод логарифмического температурного напора (LMTD)
Применяется при известной конфигурации потоков (противоток, параллельный, перекрестный) и позволяет рассчитать средний температурный напор. Основная формула LMTD:
ΔTlm = (ΔT1 – ΔT2) / ln(ΔT1/ΔT2); где: ΔT1 и ΔT2 – разности температур на входе и выходе потоков
Общий коэффициент теплопередачи определяется из уравнения:
Q = k∙A∙ΔTlm∙F, где:
- k – коэффициент теплопередачи, Вт/(м²·К)
- A – площадь теплообменных пластин, м²
- F – поправочный фактор для сложных схем теплообмена
Метод эффективен для поверочного расчета теплообменников с известной геометрией и потоками, но требует коррекции при сложных потоковых конфигураций.
Метод эффективности-NTU
Методика эффективности-NTU (Number of Transfer Units) основана на определении количества единиц переноса тепла. Способ используется, когда известны расходы и теплоемкости сред, но нет данных по температуре на выходе. Эффективность ε рассчитывается через безразмерный параметр NTU:
NTU = k∙A/Cmin, где: Cmin – минимальная теплоемкость потока (C = Gc).
Величина эффективности определяется по эмпирическим зависимостям, в зависимости от типа течения. Методика NTU позволяет получать точные результаты, даже при сложных схемах движения сред и позволяет определить максимальную эффективность аппарата в заданных условиях.
Виды и правила расчета
Расчет пластинчатого теплообменника – комплексный процесс, который включает несколько этапов. Каждый направлен на решение конкретных задач, связанных с теплопередачей, конструктивными особенностями и гидравлическими параметрами оборудования. В связи с этим расчет теплообменного аппарата делится на следующие виды:
- тепловой
- конструктивный
- гидравлический
Цель теплового расчета состоит в определении количества пластин, размеров теплообменной поверхности и коэффициента теплопередачи. Общий алгоритм действий предусматривает нахождение тепловой нагрузки, вычисление температурного напора (LMTD), коэффициента теплопередачи (K) и определение площади теплообмена.
Конструктивный расчет выполняется для того, чтобы определить геометрические параметры теплообменника, количество потоков и их конфигурацию. Основные этапы включают выбор типа пластин и материала, нахождение числа теплообменных элементов, на основе теплового расчета и окончательный расчет компоновки пластин в пакете.
Гидравлический расчет необходим для определения потерь давления в теплообменнике и обеспечения соответствия допустимым значениям. На этом этапе также вычисляют нужную мощность насоса. Последовательность действий предусматривает определение скорости потоков в каналах, нахождение потерь давления на трение и местные сопротивления, проверку полученных данных установленным допускам.
Рекомендации профессионала
Чтобы расчет был корректным, необходимо:
- собирать достоверные исходные данные – любые неточности приводят к ошибкам в расчетах и неправильному выбору оборудования
- использовать специальное ПО – современные программы учитывают множество факторов и упрощают процесс расчета
- учитывать условия эксплуатации – агрессивные среды, высокие давления и температуры требуют особого внимания при выборе материалов и конструкции
- проверять гидравлические потери – избыточное сопротивление увеличивает энергозатраты и снижает эффективность системы
- проводить тестовые расчеты – перед окончательным выбором оборудования лучше сделать несколько вариантов расчетов для сравнения
