Как рисунок пластин определяет эффективность работы теплообменника Funke?

Рисунок пластин является ключевым фактором, определяющим эффективность работы пластинчатых теплообменников Funke. Несмотря на внешнее сходство различных моделей, именно геометрия рельефа поверхности формирует условия теплообмена, гидравлические характеристики и общую производительность оборудования.

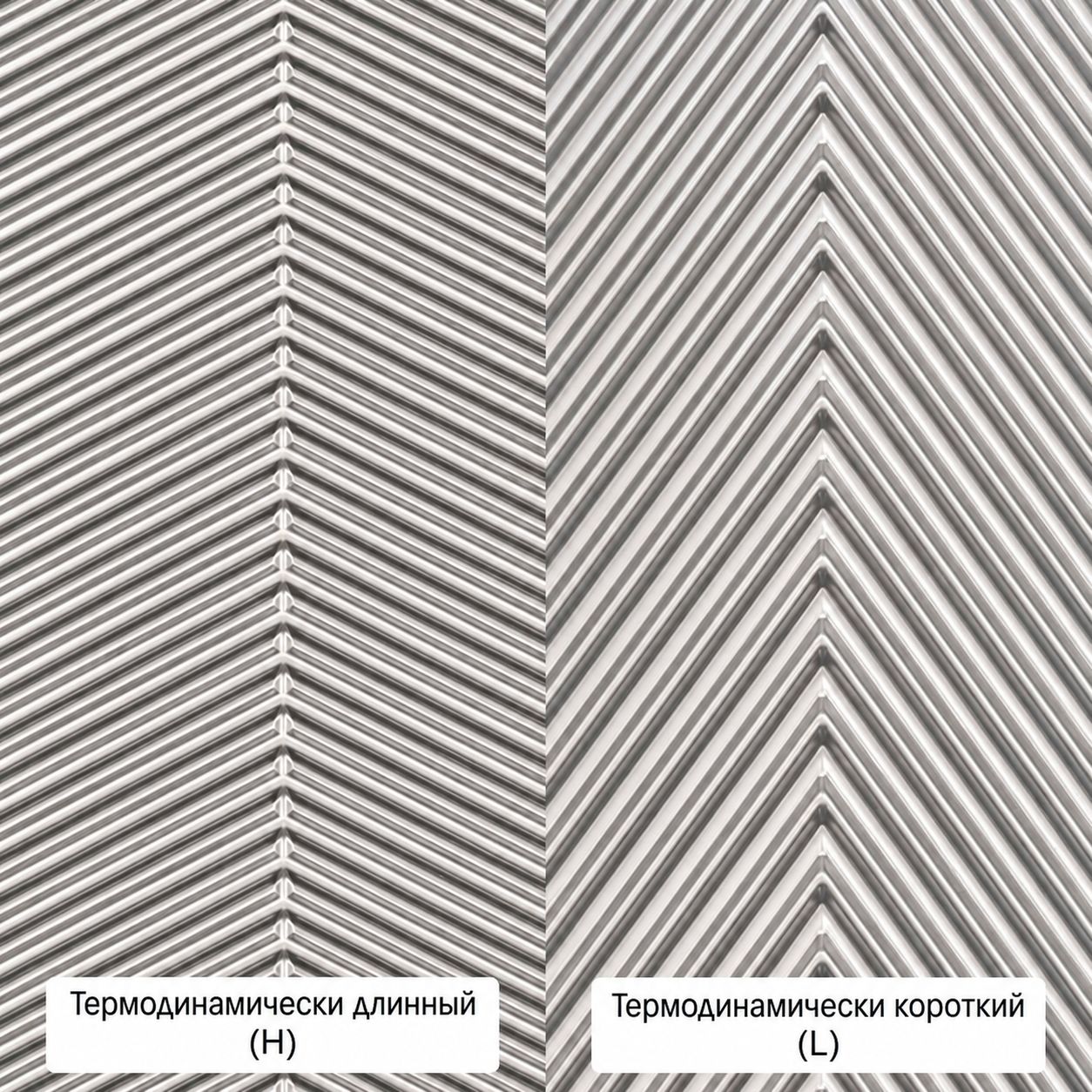

Основу эффективности составляет тип рифления пластин. Например, пластины с тупым углом рельефа (профиль H) создают более длинный путь движения теплоносителя. Это увеличивает площадь контакта и улучшает теплоотдачу, но одновременно приводит к росту гидравлического сопротивления. В противоположность им, пластины с острым углом (профиль L) обеспечивают меньшие потери давления.

Особенностью теплообменников Funke является применение рельефа типа Off-Set. Такая конструкция позволяет формировать асимметричные каналы для разных сред. За счет этого можно изменять площадь поперечного сечения потоков – увеличивать ее для одной стороны и уменьшать для другой примерно на треть. Это дает возможность более точно адаптировать аппарат под конкретные условия эксплуатации.

Практическое преимущество такого решения заключается в повышении экономичности. Например, при большом расходе охлаждающей воды, можно уменьшить размеры теплообменника без потери эффективности. По сравнению с классическими симметричными пластинами, экономия площади теплообмена может достигать до 17%.
