Особенности конструктивных рядов теплообменников Funke FP, FPDW, FPG
Пластинчатые теплообменники Funke FP, FPDW и FPG построены на общем принципе: пакет рифленых пластин формирует чередующиеся каналы для двух сред, а тепло передается через металлические стенки без их непосредственного смешения. В стандартных аппаратах пластины устанавливаются с разворотом на 180°, а уплотнения герметизируют каналы. Пакет зажимается между основной и прижимной плитами стяжными шпильками. Встречается одноходовая, двухходовая или трехходовая схема движения сред.

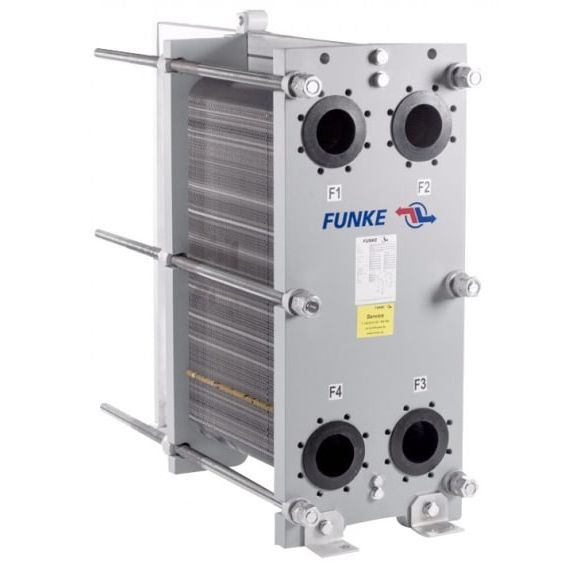

FP – базовый ряд разборных ПТО. Каждая пластина имеет уплотнение, поэтому аппарат можно разобрать для очистки, контроля состояния и замены уплотнений. Такая конструкция подходит для отопления, ГВС, вентиляции и технологических процессов. При необходимости характеристики теплообменника можно изменить подбором количества и схемы расположения пластин.
FPDW отличается применением двойных пластин. Две пластины соединяются лазерной сваркой в зоне отверстий, а между ними остается канал утечки. При повреждении одной стенки среда выходит наружу через этот канал, что позволяет обнаружить неисправность и исключает скрытое смешение потоков.
FPG использует сварные кассеты: две пластины попарно соединены лазером, образуя герметичный канал. Между кассетами применяется обычное уплотнение. Такая конструкция уменьшает зависимость от уплотнений со стороны агрессивной среды и подходит для холодильных установок, масел, хладагентов.
