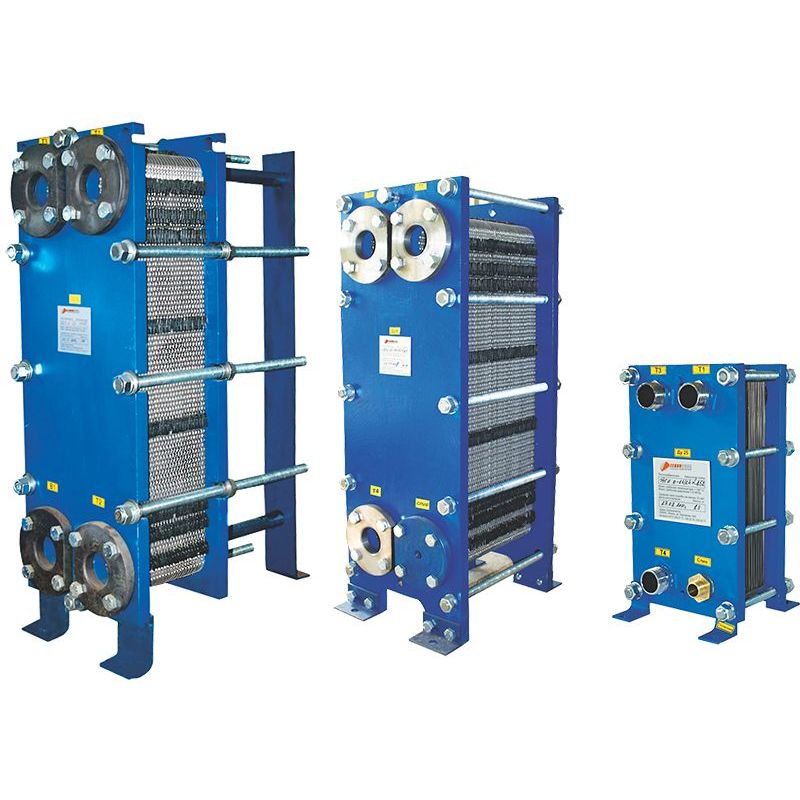

Варианты исполнения разборных теплообменников Funke и их ядро

Разборные теплообменники Funke представлены широким спектром исполнений, что позволяет использовать их в различных отраслях – от коммунального хозяйства до промышленности. В зависимости от модели оборудование может работать с мощностью от 1 кВт до 30 МВт, обеспечивать расход до 4500 м³/ч и выдерживать давление до 25 бар при температуре от –20 до +195 °C.

Среди основных вариантов исполнения выделяются три типовых ряда. Серия FP – это классические разборные пластинчатые теплообменники со стандартной конструкцией и универсальным применением. Серия FPDW отличается повышенной надежностью благодаря использованию двойных пластин, что особенно важно при работе с агрессивными или опасными средами. Серия FPG представляет собой теплообменники со сварными кассетами, где пластины соединены попарно, обеспечивая дополнительную прочность и устойчивость к утечкам.

Ключевым элементом конструкции является ядро теплообменника – пакет рифленых пластин с проходными отверстиями. Пластины располагаются под углом 180° друг к другу, формируя каналы для движения теплоносителей. Каждая пластина оснащена герметичным уплотнением, которое предотвращает смешивание сред.

Пакет пластин зажимается между плитами с помощью шпилек, что позволяет легко разбирать аппарат для обслуживания.
